今日は video card(s 復活

先般 vapor-x を修理してみてこれまで絶望か少し凝った改造をしないと復帰の見込みが無かった video cards に光が差したというか、…

手に入るうちに一定数確保しないと !

ということで fan が壊れた或いは止まりそうな video cards (の fan の型番や仕様)を列挙して使えそうな部品を調達することにしまして、…

 Fans(1

とりあえず第一陣が揃いましたので検討会を。


# Radeon HD2600XT 256mb, gddr4, pcie1.0x16

p/n: B6010TH12B-MF1, 0.35A 12vDC, T & T
fan geometry: frameless: screw pitch: 34-34-26mm
impeller diameter: 54mm
fan connector: JST PH series: PHR-4

今風な sink 。 残念ながら fan を見つけるには至っておりません。 幸いにして未だ滞りなく動きますがどこかに組むには不安が残ります。


# R96-C3G 128mb, agp4-8 @PowerColor

p/n: "lost"
fan geometry: generic square frame: screw pitch: 35-35mm
sink: generic square 45mm: screw pitch: diagonal(\) 55mm
fan connector: JST XH series: XHP-2

(写真)

何年も前に fan 停止で壊れて放置していたがある時ケミコン膨張に気づき交換したら復活したけど fan が見つからず。

 R96-C3G(2

こうする手もあるんですが厚みが増すので今となってはそこ(隣の slot を奪って)までする必要があるか否かということでさらに放置になり(

あと、すぐ脇にケミコンがあるので対角 55mm でも大きな sink のは付けられません。

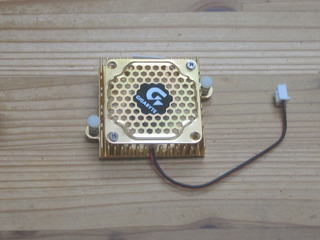

 gigabyte's

これは大きさはぴったりなんですけど留め pin が "\" ではなく "/" なので挿さらず残念、…

 R96-C3G(3

と思いきや蓋を開けてみたら中身は丁度良かったという。


# EAX600Pro-A334C pcie1.0x16 @ASUS

p/n:
fan geometry: frameless: screw pitch: 26-26-20mm
impeller diameter: 37mm
sink: generic square 45mm: screw pitch: diagonal(\) 55mm
fan connector: 3pin

唯一の新品。 fan のみですけどほぼ同じ仕様のものがありました。

(写真)


# Quadro FX 1400 pcie x16         <-- same ARX

p/n: FS1250-A1012A, 0.19A 12v
fan geometry: frameless: screw pitch: 39-39-39mm
impeller diameter: 47mm
fan connector: JST XH series: XHP-2

これは全く同じもの(型番)が手に入りました ♪


# GeForce FX 5200 agp             <-- gdstime's

p/n: MW-410M12S, 0.09A 12vDC, T & T
fan geometry: frameless: screw pitch: 42mm
impeller diameter: 37mm
sink: generic square 60mm: screw pitch: diagonal(\) 55mm
fan connector: JST XH series: XHP-2

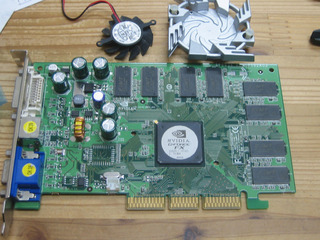

 FX5200_naked

残念ながらこの fan も見つけられませんでした。 が、…

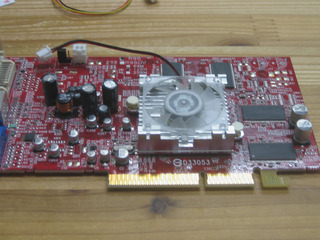

 FX5200_(a

こんな感じで何とかなりそうです。 chip 周りに高さのある部品を排してありますので留め pitch と fan 定格さえ合えば大概は okay 。

(写真)


# Radeon 9700 128mb, ddr, agp             <-- gdstime's

fan: "lost"
sink: ?? (57 x 68mm): screw pitch: diagonal(\) 55mm
fan connector: JST PH series: PHR-4

これも fan/sink を外して放置してあったのでよくわかりません。 が、先の写真のは付けることができます。 補助電源がついているところからするともう少し大きな sink が必要な気もします故、sink を含めてもう少し探してみることにしましょう。


# Quadro FX1500 pcie x16

p/n: MGA5012XB-O10, 0.19A 12v, Protechnic
fan geometry: frameless: screw pitch: 39-39-39mm,
impeller diameter: 45mm
sink: "lost"
fan connector: JST XH series: XHP-2

これも全く同じもの(型番)が手に入りました ♪


さて総評なんぞ。
  • 未決: Radeon HD2600XT、Radeon 9700(仮運用なら可
  • 同一品入手: Quadro FX1400、Quadro FX1500
  • 適用可能: EAX600Pro-A334C、R96-C3G、GeForce FX5200

まだあと 2 枚くらい忘れている気がしますけどボチボチで。 次は chipset fan も入れて探してみることにします。 とりあえず汎用性の高いものを追加注文かな。


PCIe の POST card

とりあえず使ってみました。

 POST

ご覧の通り PCI/PCIe の card です。 まだ説明書を読んでいませんので大きい 7 segment と項目の書いてある LED lamp は分かりますけど他は謎です。 遷移を見てるといろいろ分かりそうな感じもしますが、…

後はボチボチに。


これください

よくよく考えてみると端末は何台かあるのに printer は 1 台しかありませんから壊れて困るのは実は printer のほうだったりするわけで、…

今日の予定が全部パー(死語 ? もしかして死語 ? 笑)です。

直せないほどではなさそうなんですけど部品が流通していないのとバラさないと判別すらできませんのと今日無いと困る事情があるのとで例の¥三千何某で間を繋ごうかとも思ったんですけどホドホドのが売り場にありましたので今度のは寿命 4 年くらいで見ておかなきゃかなと思いつつ 「これください」 してきました。

さてと、箱を開けてみましょうかね。


Soltek

だいぶ前のことになりますが、…

まあ、新興というか後から市場に割り込んでくる作り手さんは何某か琴線に触れるものを盛り込まないと 「んじゃ試してみよう」 とはならないものですが、…

その時に買った Soltek の何が良かったかは全く覚えていません(世の常ですな、笑)。

ただまあ癖があって安定して動かせるまでに時間が掛かったのは覚えています(これまた世の常で、笑)。

その 1 枚たったそれだけの付き合いなんですけれど中古屋で Soltek の文字を見つけると心がザワザワするのは " 出来の悪い仔ほど可愛い " に通じるものがあるんでしょうかねえ、) 。

さて先般の Soltek の mlb 、主だった大きめのケミコンが全滅でしたのでとりあえず vrm 周りは全部付け替えて残りは半数だけ付け替えてまずは try 。

とりあえず動きました ♪

さて、付いてた cpu が初期の athlon で bios に関する情報も今となっては感で、構成も至って無難なセンの感で、…

動いたとてどうすんのよ ?


今日のミアンダ

近所の "cake" にて pc の junk 。 hp の w7 機が ¥1,500.- 。

電源入りませんでしたと書いてありましたが coa が付いてました(それほど霊験はありませんけどね)から元より mlb が無事なら他はどうでもいいつもりで賭けです、

あと i/f の junk 。 Sil の 0680 が ¥100.- 。 有名な、ツブシの利く chip なので何枚かあっても邪魔にならないので確保。

あと keyboard の junk 。 98 用 が ¥300.- 。

今更何で ? の感で新旧 98 が何台かありましたからあっても不思議じゃないんですけど過去には本体はあっても kb/m は無かったことしかないのでちょと驚きました。

買って外に出てから kb 全部買って転売しようかと 2 分くらい悩みましたけど止めました(


さらに近所の "ten" にて mlb の junk 。 Tyan の S2460 が ¥500.- 。

どっから出たのよ感です。 その値段でしたので動くか動かないかとか必要か不要かとか考えず無条件に 「買い」 です(

帰る途中で manual を出して中を見たらば、…

Athlon MP

ですよコレ。 どーすんのよこんなもの(


前言撤回

えー、恥ずかしいんですが結論は、…

TH55XE(Biostar) に C7(Cryorig) は付きました

ただまあ手放しというほどでもありません。

立てたときの上側にあるケミコンの頭と sink の base の隙間が 2mm くらいしか残りません。 削ろうかとも思いましたが面倒(自宅に立てフライスでもあれば別ですが)なので( 。 少しでも風が通れば病むほどでもない(寿命はそれなりに縮みますが)かな、と。

冷え具合に関しては、もう少しハッキリと違うかと思っていたんですが数字を見る限りはそれほど差はありません。 まあ接触面の具合がいまひとつな可能性が 35% くらいあると踏んでますが。

高負荷なら違いが出ると期待していますが試していません。 とりあえず今日はそんなところで。


今日は Vapor-X が復活

注文してあった fan が届きましたので早速。

目に見える型番どころかどう見ても同じものというか製造用か交換用の部品にしか見えません。

 HD7770

とりあえず単体試験もしないで交換作業に。

 fans

とりあえず回っている様子。

 OHMonitor

温度は 48+ 近傍から 44+ 近傍に。 4/10 の intake fan 取替え前が 44+ 近傍だったからまあ平常というか定常と診ていい、また回転数が 9% くらい高いけれどこれは制御の誤差で間違いない、ハズ。

これでまた何年か持つ、と期待したい、

外したほうは前にも言った手動の pwm 基板が出来たら調べてみて将来的には 2 個を分離して少なくとも一方が機能しなくなったことが容易に分かるように構成を考えるつもり。
